产品简介

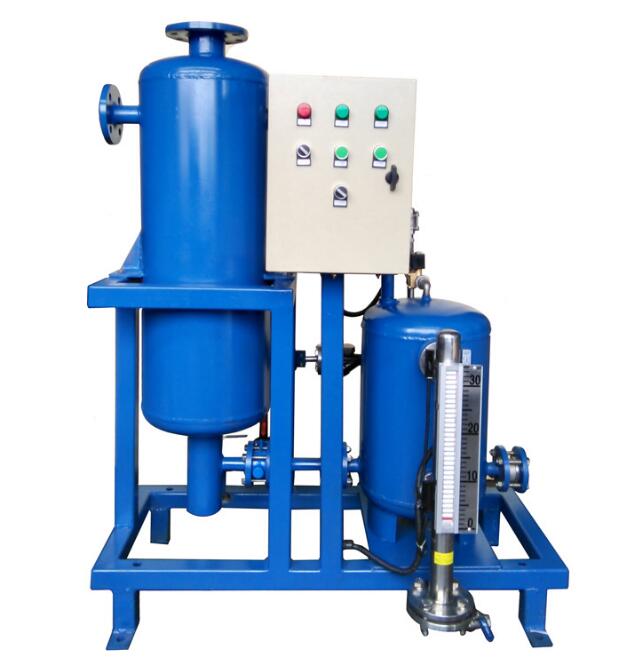

      江河环保JHHB-SVP系列自动疏水加压器以蒸汽、压缩空气或其他工业气体为动力，通常用于将高温或腐蚀性液体提升到高位。在合适的工况下，可直接从闭式空间或有压力的设备中排除凝水，与热动力式蒸汽疏水阀组合使用时，可在任何工况甚至是真空状态下从有温度控制的换热器中有效的排除冷凝水。自动疏水加压器将所有附件优化设计组合安装在一个刚性支架内，在产品出厂前已经过一系列试验，产品抵达客户现场后，只需进行简单的接通电源，打开相应的阀门，无须复杂的调试即可投入正常使用。

产品型号及规格

江河环保JHHB-SVP系列自动疏水加压器可提供下列产品型号及规格

产品设计及使用条件

江河环保JHHB-SVP系列自动疏水加压器无法在超越下列使用条件的场合下正常使用

备注：为延长产品使用寿命，建议动力介质压力高于系统管路背压0.5~1 Barg

 工作原理

2.1.    SVP系列自动疏水加压器通过液位装置控制进/排汽阀工作，将高温蒸汽冷凝水加压排放。

2.2.    当液位达到控制器高点时，进气电磁阀打开，同时排汽电磁阀关闭，加压气体进入加压室，凝结水通过止回阀受压排出；

2.3.    当液位达到控制器低点时，进气电磁阀关闭，同时排汽电磁阀打开，加压室内余气排出。

2.4.    加压室内余汽通过排气阀泄放，当加压室内压力降到和进口管道相同时，进口止回阀会再次打开。凝结水在重力作用下进入加压室内，开始下一个循环。
